Vybraný projekt
Tramvaj ForCity Plus
Vývoj pětičlánkové obousměrné a jednosměrné nízkopodlažní tramvaje pro Bratislavu

Projekt: Tramvaj ForCity Plus

Zákazník: ŠKODA TRANSPORTATION a.s.

Vývoj pětičlánkové obousměrné a jednosměrné nízkopodlažní tramvaje pro Bratislavu

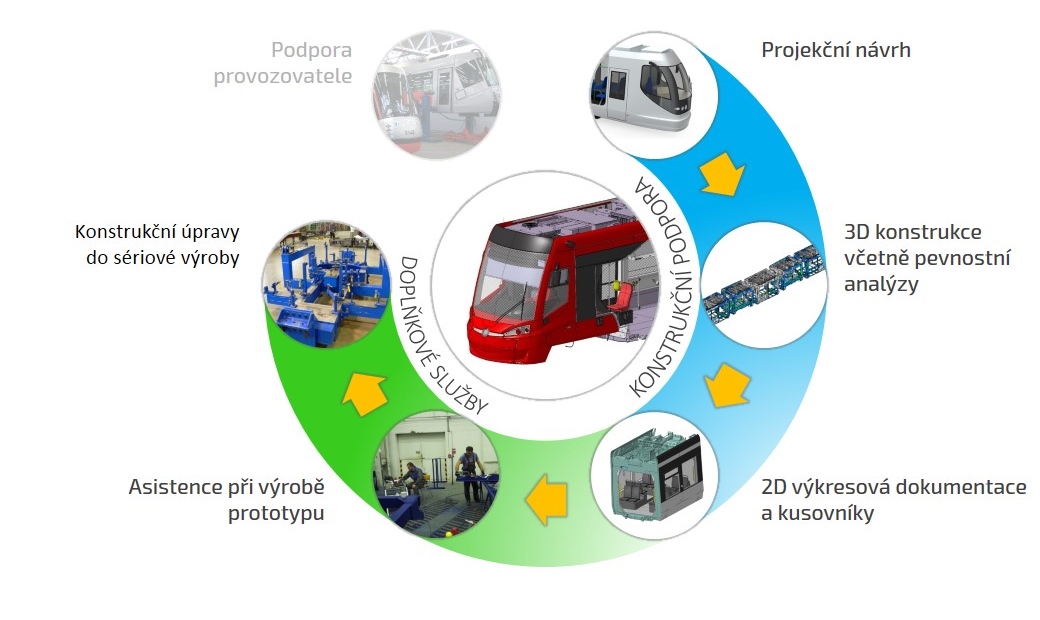

Rozsah služeb na projektu

Řešené konstrukční celky vozidla

Hrubá stavba

  • Vývoj, konstrukce a výkresová dokumentace kompletní hrubé stavby vozidla
  • MKP výpočty hrubé stavby dle EN 12 663, výpočet crashové odolnosti dle   EN 15 227, únavové výpočty základního materiálu a svarových spojů dle   DVS 1612, výpočty ztráty stability
  • Optimalizace konstrukce na základě pevnostních výpočtů
  • Návrh a ověření výpočtem zvedacích míst tramvaje
  • Asistence při výrobě hrubé stavby

Prostor pro cestující a kabina řidiče

  • Vývoj, konstrukce a výkresová dokumentace kabiny řidiče a prostoru pro cestující
  • Vyšetření ergonomie stanoviště řidiče a jeho výhledů
  • Tvorba a vyhodnocování poptávkové dokumentace nakupovaných komponent
  • MKP výpočty komponentů v interiéru například záchytné tyče, zástěna za řidičem, sedačky
  • Technické podmínky jednotlivých nakupovaných komponent
  • Asistence při montáži interiéru

Exteriér

  • Návrh, konstrukce a výkresová dokumentace exteriérových panelů včetně laminátu čela
  • MKP výpočty uchycení přístrojů na střeše, lepení laminátového čela, připevnění spřáhla k hrubé stavbě vozu
  • Návrh a optimalizace kamerového systému

Spojení článků

  • Specifikace točny a měchů, a výkresová dokumentace jejich zástavby do vozidla
  • MKP výpočet horního a dolního spojení jednotlivých článků a jejich optimalizace
  • Tvorba a vyhodnocování poptávkové dokumentace nakupovaných komponent
  • Asistence při montáži

Pomocná provozní zařízení

  • Specifikace brzd, pískovačů, mazání okolků a jejich zástavba do vozidla
  • Rozvody na spodku vozidla, vyšetření kinematiky pohybu na otočných podvozcích
  • Tvorba a vyhodnocování poptávkové dokumentace nakupovaných komponent
  • Technické podmínky jednotlivých nakupovaných komponent
  • Asistence při montáži



Více o vozidle

Tramvaje ForCity Plus vyrábí společnost Škoda Transportation pro slovenskou metropoli Bratislavu. Jejich koncepce vychází z moderních tramvají ForCity Classic. Jedná se o jednosměrné nebo obousměrné nízkopodlažní vozidlo vybavené moderní elektronikou. Bratislavské tramvaje jsou pětičlánkové a vejde se do nich zhruba 350 cestujících. Krajní podvozky jsou plně otočné.


Technické informace tramvaje:

Max. celkový počet cestujících 356
Délka 32,5 m
Šířka 2,48 m
Výška vozidla přes sběrač 3,56 m
Rozchod 1000 mm
Max. provozní rychlost 65 km/h
Napájení 600   V DC a 750 V DC
Výkon pohonu 600 kW
